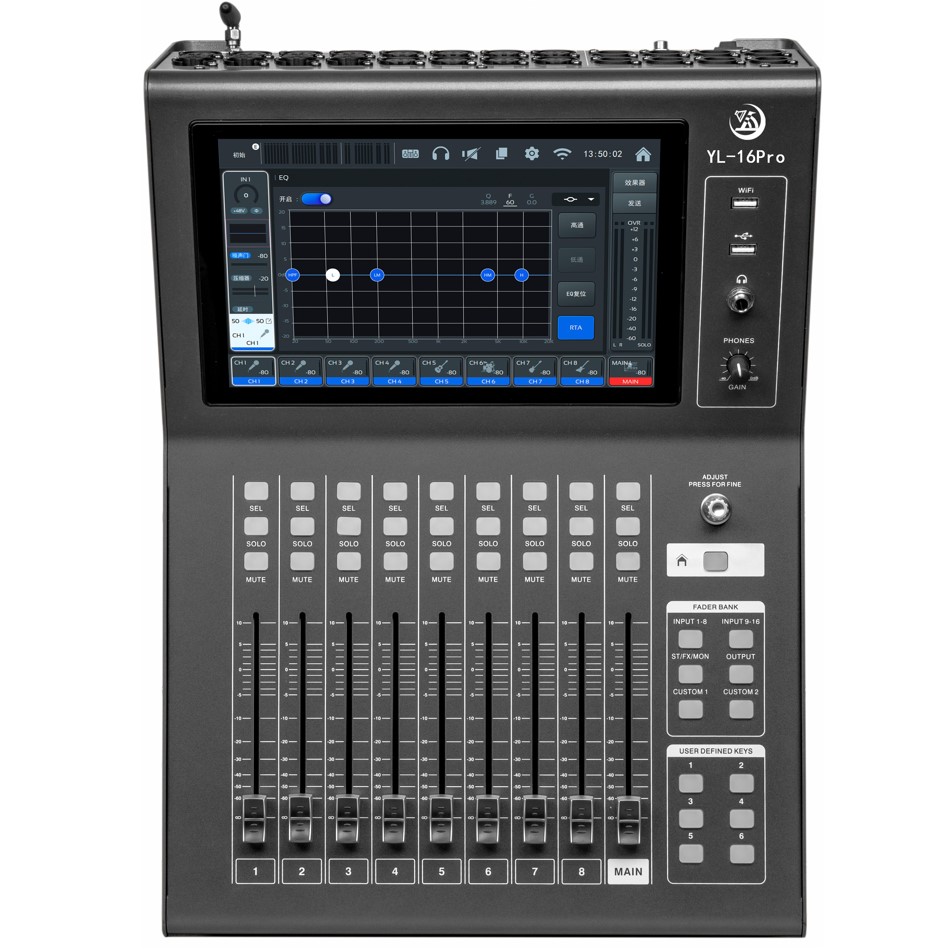

本产品是一款多功能数字调音台，搭载Linux操作系统，10.1寸大屏，48KHz采样率，192KHz ADC和DAC转换器。体积小、重量轻，功能全面，操作简单直观，人机界面友好，反应速度快。适用于乐队、乐团、会议、录音、播客等多种场景。
产品特点：
▼10.1”电容触摸屏1280x800分辨率；
▼9个100mm行程推子；
▼共28路物理信号输入，其中16路XLR带话放模拟输入通道（包含4个COMBO接口）、8通道USB 声卡输入、1组立体声U盘播放、1组立体声蓝牙播放；
▼共20路物理信号输出，其中8路XLR模拟输出通道、8通道USB声卡输出、1组立体TRS监听耳机输出、1组U盘录音；
▼16路单声道输入总线和3路立体声输入总线，支持用户自定义物理输入口到输入总线的配置；
▼11条混音总线，其中6路单声道总线，2路效果器总线，2路单声道MTRX矩阵输出总线和1组立体声主输出总线；
▼输入通道支持48V幻象电源开关、模拟增益、数字增益、相位、0-1000ms延时、声像/平衡、音量、通道标签自定义、4段参量均衡（参量均衡/高架/低架/低通可选）、高通、噪声门、压缩器等功能；
▼输出通道支持0-1000ms延时、声像/平衡、音量、通道标签自定义、4段参量均衡（参量均衡/高架可选）、高通、低通、31段GEQ、压缩器等功能;
▼2条效果总线，包含混响、回声、合唱、哇音、颤音、失真、变调和镶边8种效果，可自由搭配使用；
▼输入通道具有增益查找器功能，便于用户快速寻找*佳增益值；
▼内置8X8声卡，支持8轨音频录播功能；
▼4个DCA编组，6个静音编组；
▼自带实时频谱RTA功能；
▼支持场景和效果库保存调用功能；
▼支持LAN和外置USB无线WiFi模块联机，IOS、安卓、PC端软件控制（完善中）；
▼支持中英文语言切换，APP可自适应系统语言；
▼支持两级面板锁，防止误操作。
适用场所：
乐队演出、会议、学校或企业活动、剧院排练厅、直播播访谈录制等。
技术参数：
处理通道 | 输入处理通道 | 16路单声道输入总线和3路立体声输入总线 |
输出处理通道 | 6路单声道总线，2路效果器总线，2路单声道MTRX矩阵输出总线和1组立体声主输出总线 | |
内部效果器 | 2条单声道效果总线，每条总线有回声、混响、合唱、哇音、颤音、失真、变调、镶边8种效果可自由组合配置 | |
GEQ | 6路单声道AUX总线和主输出MAIN总线有31段GEQ模块功能 | |
噪声门 | 阈值： -100dBu ~ -20dBu 启动时间：3ms至100ms。 保持时间：0至2000ms。 释放时间：2x, 4x, 6x, 8x, 16x, 32x(释放时间为系数乘以启动时间) 范围：-∞dB ~ 0dB 有噪声门和侧链闪避两种模式可配置 | |
压限器 | 阈值： -54dBu ~ 0dBu 启动时间：3ms~100ms 释放时间：2x, 4x, 6x, 8x, 16x, 32x(释放时间为系数乘以启动时间) 压缩比例：1.0：1 ~ ∞：1 软拐点：0~20dB 增益：0dB~18dB 有侧链压缩功能 | |
均衡器 | 输入：4段，输出：4段 频率：20Hz~20kHz -20dB/+20dB Q值： 0.404 ~ 18.031 类型：参量、高架、低架、低通 增益：-18至+18dB | |
高低通 | 高通:20Hz~600Hz 低通:1.5kHz~20kHz | |
延时 | 0 ~ 1000ms | |
相位 | 标准/反相 | |
RTA | EQ和GEQ曲线图实时显示31个频点信号电平 | |
场景文件 | *多可保存100组 | |
效果库文件 | *多可保存100组 | |
信号处理能力 | 40位浮点处理, | |
A/D转换器 | 24位，192KHz，115dB动范范围 | |
D/A转换器 | 24位，192KHz，123dB动范范围 | |
连接器 | 话筒/线路输入XLR接口 | 16个，其中包含4个COMBO口，平衡输入 |
XLR输出接口 | 8个 | |
耳机输出TRS接口 | 1个，立体声 | |
声卡USB接口 | 后面板USB接口，8X8通道，48kHz，UAC 2.0协议 | |
其他USB接口 | 前面板2个USB接口，可连接U盘，用于立体声录播、固件升级、场景/效果库导入导出，连接WiFi模块无线控制 | |
LAN接口 | RJ-45网口，用于有线网络联机 | |
IN1-16输入特性 | 输入阻抗 | 平衡10K欧，非平衡5K欧 |
频响 | 20Hz–20KHz (+/-0.5dB) | |
*大输入电平 | +22dBu | |
幻象电源 | +48V (IN1 to IN16) | |
增益 | 模拟增益：0dB~64dB 数字增益：-24至+24dB | |
S/N 信噪比 | -113dB （增益=0dB，A加权） | |
动态范围 | -114dB （增益=0dB，A加权） | |
OUT1-8输出特性 | 总谐波失真 | 0.005%(增益=0dB且输出=0dBu，未加权） |
频响 | 20Hz–20kHz (+/-0.5dB) | |
*大输出电平 | +22 dBu | |
输出阻抗 | ＜100Ω | |
串音 | -110dB @1kHz | |
底噪 | -86dBu(增益=0dB) | |
监听和耳机特性 | 输出阻抗 | ＜50Ω |
*大输出电平 | +20 dBu | |
底噪 | -76dBu(增益=0dB) | |
数字 I/O | 数字 I/O | 蓝牙、USB 8X8声卡 |
U盘播放和录音： 支持mp3、wav和flac文件播放，USB3.0，录音格式wav | ||
综合 | 通道分离度 | -111dB |
显示器 | 10.1” 触摸屏 1280x800分辨率 | |
推杆电位器 | 9个100mm行程电动推杆电位器 | |
系统 | Linux | |
网络（完善中） | LAN网口和外置USB 网卡模块，支持IOS、安卓、PC端的控制 | |
硬件 | 电源 | 电源适配器，AC 100-240V 50/60Hz输入，DC 24V 2.5A输出 |
消耗功率 | 50W | |
工作温度 | 5℃~40℃ | |
尺寸(宽度x深度x高度) | (台式) 331x471.26x137.95mm (装箱) 455x590x240mm | |
重量 | 净重: 4.98kg 毛重: 7.9kg | |
配件 | Wifi模块（标配） | |
电源适配器 |
